Comparaison technique approfondie des normes plomberie France vs Belgique : Ingénierie, calculs de débit et cadres réglementaires

Dans le secteur de l’installation sanitaire, la convergence européenne n’a pas totalement effacé les spécificités techniques nationales. Pour un installateur ou un ingénieur en bureau d’études, passer d’un chantier à Paris à un projet à Bruxelles impose une compréhension fine des nuances normatives. Cet article analyse les divergences fondamentales entre le NF DTU 60.11 français et les prescriptions du CSTC belge, en se concentrant sur les paramètres de dimensionnement, la sécurité sanitaire et les performances hydrauliques.

1. Référentiels Normatifs : Deux approches de l’ingénierie sanitaire

Bien que les deux pays partagent les normes de conception générales EN 806 (spécifications pour les installations à l’intérieur des bâtiments), l’interprétation locale varie.

Le cadre Français : La rigueur des DTU

En France, la conception repose sur les Documents Techniques Uniques (DTU), et plus particulièrement le NF DTU 60.11. Ce texte définit les règles de calcul des diamètres en fonction des débits de base par appareil. L’approche française est souvent qualifiée de « sécuritaire » car elle anticipe des simultanéités élevées dans le but de prévenir toute chute de pression, même lors de pics de consommation imprévus.

Le cadre Belge : L’optimisation par le CSTC et Belgaqua

La Belgique utilise les rapports techniques du CSTC (notamment le guide TV 252). La philosophie belge tend vers l’optimisation des volumes d’eau contenus dans les tuyauteries pour limiter la stagnation. Un point critique en Belgique est le rôle de Belgaqua, la fédération des distributeurs d’eau, qui impose des certifications strictes sur chaque composant (clapets, vannes) pour interdire tout retour d’eau polluée vers le réseau public.

2. Dimensionnement et Hydraulique : Le calcul des débits probables

Le dimensionnement ne se limite pas au choix d’un diamètre ; il s’agit de gérer la physique des fluides pour éviter la cavitation et les nuisances sonores.

Tableau Comparatif Détaillé des Diamètres (Multicouche PEX-AL-PEX)

La notion de Loading Units (LU) vs Débit Simple

En Belgique, on utilise souvent les Unités de Charge (LU). Par exemple, un robinet classique vaut 2 LU. Le diamètre de la colonne d’alimentation est déterminé par la somme des LU, pondérée par un facteur de simultanéité qui dépend du type de bâtiment (résidentiel, hôtel, hôpital). En France, le DTU 60.11 propose des abaques basés sur le débit total cumulé, avec une réduction drastique via un coefficient de simultanéité k = 1 / √(n-1).

3. Physique des Fluides : Vitesse, Pression et Acoustique

Un réseau mal dimensionné génère deux types de problèmes majeurs : le bruit et l’usure mécanique.

Gestion de la vitesse de circulation

L’eau ne doit pas circuler trop vite dans les tubes. Les normes européennes recommandent :

• Réseaux enterrés ou colonnes montantes : Vmax = 2,0 m/s.
• Distribution secondaire (étages) : Vmax = 1,5 m/s.
• Antennes terminales (vers robinet) : Vmax = 1,0 m/s pour garantir un silence acoustique de classe I ou II.

Les pertes de charge locales (Singularités)

En Belgique, l’utilisation massive de collecteurs permet de réduire les pertes de charge locales. Contrairement au système par piquages successifs (Tés) qui multiplie les turbulences, la distribution en pieuvre assure une pression quasi identique à chaque point de puisage, car chaque ligne est directe et continue.

4. Sécurité Sanitaire : Prévention de la Légionellose et Biofilms

C’est un point crucial où les deux pays convergent de plus en plus sous l’impulsion des directives européennes sur l’eau potable.

• Bouclage ECS : Dès que le volume d’eau dans la canalisation d’eau chaude dépasse 3 litres, un bouclage (circulation permanente) est obligatoire en France (Arrêté du 30 nov 2005). En Belgique, le CSTC recommande également cette pratique pour maintenir l’eau à une température > 55°C en tout point du réseau afin de stopper la prolifération des bactéries Legionella pneumophila.
• Protection anti-retour : Le système belge Belgaqua impose un clapet anti-retour certifié après chaque compteur et sur chaque dispositif à risque (chaudière, adoucisseur). En France, le disconnecteur à zone de pression réduite (BA) est la norme pour les installations collectives.

5. Analyse Comparative des Matériaux : Cuivre vs Multicouche

Le choix des matériaux impacte la longévité de l’installation.

• Le Cuivre : Noble et antibactérien, il reste très utilisé en France pour les colonnes montantes. Cependant, il est sensible aux eaux trop douces (corrosion par piqûres).

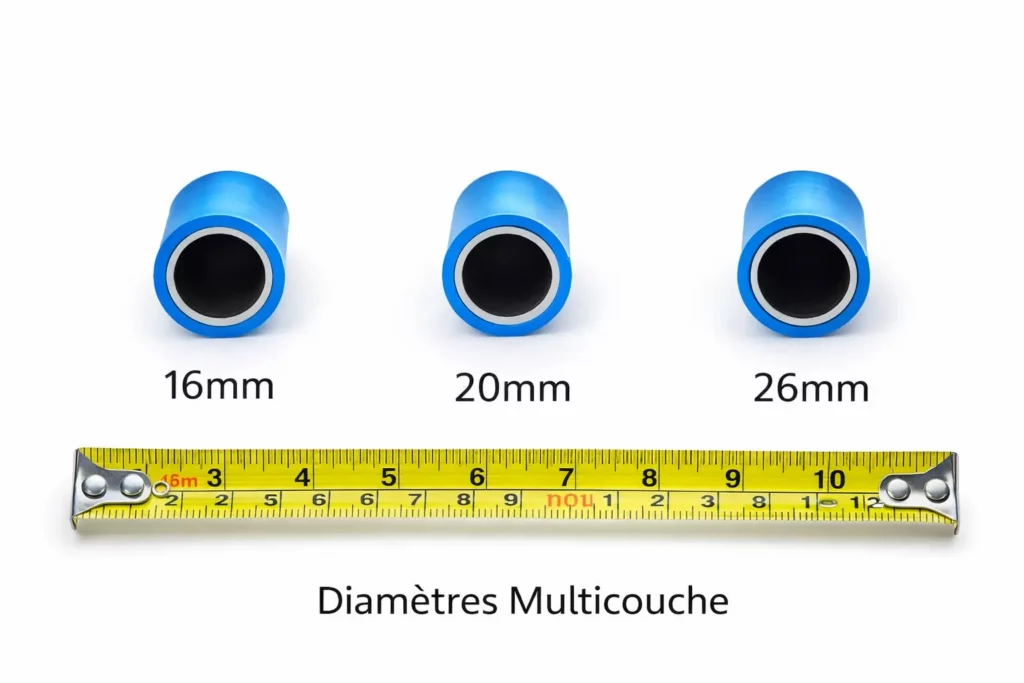

• Le Multicouche (PEX-AL-PEX) : Devenu le standard en Belgique. Il combine les avantages du plastique (pas de corrosion, faible rugosité) et du métal (barrière anti-oxygène, faible dilatation). Sa rugosité de k = 0,007 mm permet des calculs de pertes de charge extrêmement favorables par rapport à l’acier galvanisé ou au cuivre entartré.

6. Lexique et Terminologie Transfrontalière

7. Évacuations : Dynamique des fluides et gestion des pentes

La gestion des eaux usées (EU) et des eaux vannes (EV) répond à des contraintes de gravité strictes. Une erreur de pente est la cause n°1 des sinistres en plomberie (encrassement ou désiphonnage).

Tableau des pentes minimales et diamètres d’évacuation

Note sur l’auto-curage : Contrairement aux idées reçues, une pente trop forte (supérieure à 5 cm/m) est aussi néfaste qu’une pente trop faible. Une pente excessive entraîne un écoulement trop rapide de l’eau, laissant les matières solides stagner au fond de la canalisation, ce qui provoque des bouchons prématurés.

Conclusion et Recommandations Techniques

Réussir une installation transfrontalière demande une rigueur d’adaptation. Si la France privilégie une approche par DTU avec des diamètres souvent supérieurs, la Belgique excelle dans l’optimisation hydraulique via le système en pieuvre et les prescriptions Belgaqua. Pour toute installation moderne, l’usage du multicouche avec un calcul précis des pertes de charge via les Loading Units reste la méthode la plus performante pour allier confort acoustique et sécurité sanitaire.
